Die Anlage dient zum Pressen von Materialproben unter Einwirkung von Druck- und Torsionskräften. Druck und Torsion werden über elektrische Sensoren aufgenommen und protokolliert. Der Grundaufbau besteht aus einem Tischgestell, in dem ein einfachwirkender Hydraulikzylinder eingelassen ist. Eine Werkzeugaufnahme auf der Kolbenstirnseite ermöglicht die Aufnahme verschiedener Werkzeuge für unterschiedliche Versuchsaufbauten. Das Zylindergehäuse ist nach oben verlängert und mit einem Deckel geschlossen. Auf der Deckelinnenseite ist montiert: ? Meßadapter für die Messung der wirkenden Torsions- und Druckkräfte. Es ist im Meßadapter die Werkzeugaufnahme integriert sowie die Möglichkeit, eine Kühlung anzuschließen. Die Kühlung ermöglicht verlässliche Messungen über den Meßadapter.
Der erforderliche Hydraulikdruck wird von einem Aggregat erzeugt, welches in einem schallgeschütztem Gehäuse an die Anlage gestellt werden kann. Die Kolbenstange des Zylinders ist nach unten durch einen Getriebemotor mit Hohlwelle verlängert und ermöglicht den Antrieb der Drehbewegung. Eine unterhalb angeordnete Rückzugfeder bewerkstelligt die Rückbewegung des Kolbens. In der oberen Endlage des Kolbens ist dieser mit Hilfe von Führungsrollen gestützt, so dass eine zentrische Drehung gewährleistet wird. Die Bedienung erfolgt vom Bedienpult aus. Der externe PC oder Laptop (nicht im Lieferumfang enthalten) dient der Datenprotokollierung und der Vorgabe von automatisierten Abläufen über die CAN-Schnittstelle im Schaltschrank. Die dazu notwendige Software ist im Anhang beigefügt und im Kapitel Bedienung beschrieben. Die elektrischen Komponenten zur Steuerung der Anlage sind im seitlich angebrachten Schaltschrank untergebracht.
- Planung - Konstruktion - Fertigung - Inbetriebnahme beim Kunden - Einschulung der Mitarbeiter

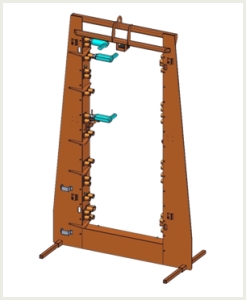

Entwicklung spezieller Bohr- und Gewindeschneidadapter, die bei mehreren Bohrvorrichtungen zum Einsatz kommen.

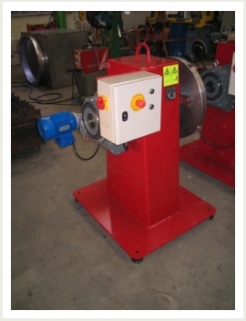

- Selbsthämendes Schneckengetriebe - Zahnstangenantrieb (hozizontal und vertikal) - Drehstrommotor mit Frequenzum richtern - hohe Tragkraft - Steuerung über SPS - stufenlose Geschwindigkeitsregelung
- Steuerung RESI SPS
- bis zu 25 kg Tragkraft
- OPTIONAL: Schnelle Anbindung an einen Drehtisch zum Auftragsschweißen (pro Umdrehung
eine Schweißlage weiter) Drehkranz 360°
Datenblatt
Unser „Mobiler Hobel“ kann Rundhölzer in jeder beliebiger Länge ausfräsen. Die Maschine die Sie hier auf den Fotos sehen ist mit einer Führungeinheit von 3m ausgestattet. Es ist aber möglich durch Segmentstücken in verschiedenen Längen (z.B.: 3m, 4m, 5m usw.) die Führungseinheit zu verlängern und so können Rundhölzer in beliebiger Länge gehobelt werden. Die Ständer auf der die Maschine steht, sind nicht mit in der Lieferung enthalten, können aber auch von uns angefertigt werden.
- zum Ausfräsen von geraden Flächen bei Rundhölzern jeder Länge - wird von einem Motor mit 4 KW Leistung angetrieben - mit automat. Sterndreieckschaltung und Anlaufschutz - Länge Grundeinheit (= Führungseinheit): 3000 mm - einfache Bedienung
Der Double Twister Blender ist ein Werkzeug für jeden, der Suspensionen mischen oder homogenisieren muss. Der Mischer ist ähnlich dem Röhnradmischer, jedoch mit der Funktion, dass sich das Gefäß auch um die eigene Achse dreht.
Das Aufsatzrad, in dem die Flasche befestigt ist, kann problemlos vom Grundgestell abgehoben werden. Der Werkstoff 1.4301 garantiert ein rostfreies und langes leben.
Durch den Luftantrieb, der keine elektrischen funken erzeugen kann, kann er auch für das mischen von explosiven oder brennbaren Suspensionen verwendet werden.
Besonderheiten Die Gefäßaufnahme ist abnehmbar.
Auf Kundenwunsch können auch größere Dimensionen des Mischers gebaut werden. Auch die Einfassung des Mischers mit einem Schutzgitter ist möglich. Sollte ein Drehtisch schon vorhanden sein, können wir bei Angabe der genauen masse nur das Mischrad liefern.
Die Aufsatzseilwinde - DIE Arbeitserleichterung für IHRE Forstarbeiten! - Einfacher Anbau - Universalaufbau für verschiedenen Holzspalter - Einmannbedienung durch Funksteuerkit oder - Handventilbedienung
Geben sie uns ihre Type des Holzspalters bekannt und wir liefern ihnen die dazu passende Aufsatzseilwinde.Je nach Kundenwunsch kann die Aufsatzseilwinde angepasst werden.
Nach Abklärung der technischen Details, fertigen wir ihnen die Aufsatzseilwinde. Aufgrundder großen unterschiedlichen Typenauswahl, prüfen wir vor der Fertigung die Kompatibilität. Auf Wunsch liefern wir ihnen die Aufsatzseilwinde in IHRER Farbe.
Nach der überaus leichten Montage der Aufsatzseilwinde, können sie mit ihrer Arbeit beginnen.Nicht HEBEN sonder ZIEHEN lassen ist ihr neuer Slogan für ihre Forstarbeiten.

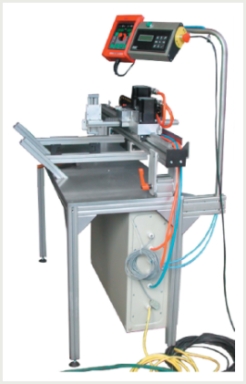

Der Aufnahmetisch für das Schweißlineal ist eine Aluminiumprofilkonstruktion aus 40x40 Profilen. Die Tischpaltte selbst ist ebenfalls aus Aluminium. Auf der Tischplatte istdie Dreh- bzw. Kippkonsole für das Schweißlineal befestigt. Der Schaltschrank ist im unteren Bereich des Tisches montiert. Seitlich am Tisch ist die Bedienkonsole bzw. das Terminal an einem Schwenkarm befestigt.
- Schweißen Start und Schweißen Stop mit einstellbarer Geschwindigkeit - Schweißen Start mit einstellbaren Weg und einstellbarer Geschwindigkeit - Zeitmessung von Start bis Stop mit Ermittlung der durchschnittlichen
Schweißgeschwindigkeit
- Einstellbare Breite
- Einstellbare Tiefe - Einstellbare Form (1 bis 10) - Einstellbare Geschwindigkeit
Serielles Anschlusskabel an den PC wird mitgeliefert. PC muss während der Protokollierung immer angeschlossen sein.
